无线网桥搭建摄像头通信方案

1.  背景分析

在现在社会经济的不断的发展过程中,网络的运用基本上走进人们活动的每一个环境角落,在网络越来越普及的趋势下,越来越多的网络产品也层出不穷,无线网桥搭建摄像机就是一个很好的例子

无线网桥随时可以布置监控点,甚至是移动监控地方,摆脱了必须在机房才能看监控的地方限制。全数字信号的无线传输,不仅仅提高了图像质量,而且数字信号理论无衰减的情况,保证了远程图像传输的无损失显示,在无线传输带宽降低的情况下,依然保证无线传输目前主要应用在监控视频传输。无线网桥搭建摄像机在安防监控行业已经得到强劲的表现,最直接的例子就是可以广泛的用于小区安防监控、酒店走廊安防监控、写字楼电梯监控等,施工简单,直接解决了布线难题。



2. 需求分析

1. 减少布线的成本,节约时间

2. 远距离传输

3. 简便安装,减少工程时间

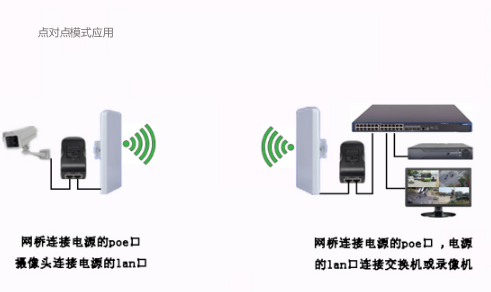

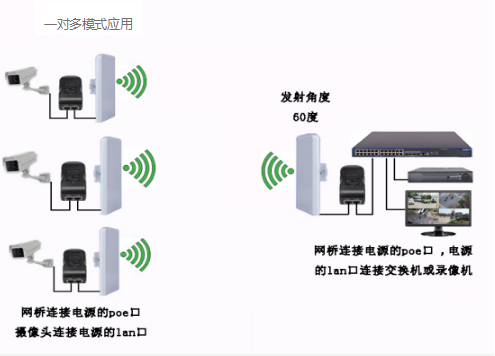

3. 组网设计

4. 方案特点

采用无线网桥搭建摄像机,减少布线的麻烦;

无线网桥支持poe供电及dc供电;

l无线网桥搭建简便,网桥通过拨码配对搭建摄像机立即上线

性价比高,节约设备和人力成本;



5. 相关设备列表

名称型号描述
路由kn-mac210w

●9寸铁壳,5口百兆无线商业营销型路由器;

●1个wan口,1个lan口,3个wan/lan口(支持软件切换);

●支持多wan口模式,支持usb储存和3g上网;

●cpu mt7620n,dram 64mb,flash 8m,支持管理8个ap和最多50个终端;

●支持智慧wifi营销系统:可自定义wifi认证页面,支持手机短信认证、qq、微博、微信、身份证认证等多种认证上网方式,并结合金浪智慧wifi云平台,可实现认证信息链接分享,商家帐号关注,广告消息推送等营销功能,对商家的凯发一触即发主页、品牌形象进行推广、宣传。

交换机

kn-s1005gd

●100×98×28mm,5口全千兆普通型铁壳交换机,5个千兆电口;

●支持ieee802.3/ieee 802.3u/ieee 802.3x/ieee 802.3ab,支持2k mac地址表,背板带宽:10gbps;

●端口带宽独立,无阻塞传输;

●使用简单灵活,安装方便,性能优越,非常适合小型网络的部署。

交换机

kn-s1008gd

●162×102×28mm,8口全千兆普通型铁壳交换机,8个千兆电口;

●支持ieee802.3/ieee 802.3u/ieee 802.3x/ieee 802.3ab,支持2k mac地址表,背板带宽:16gbps;

●端口带宽独立,无阻塞传输;

●使用简单灵活,安装方便,性能优越,非常适合小型网络的部署。

核心交换机

kn-s10-3028gtmf

●19英寸标准机架式,28口万兆管理型交换机;

●24个千兆电口、4个万兆sfp 光口、1个console口;

●支持ieee802.3ab/z/ae,支持16k mac地址表,背板带宽:208gbps;

●支持基于端口的vlan;支持32组汇聚,每组最多支持8个端口;

●支持不同病毒防御和二层到四层的安全过滤;

●智能的配置管理、高性能的通信芯片、高品质的电源,为网吧提供快速稳定的网络凯发k8国际首页的解决方案。

无线网桥

kn-wb200

●数码配对,简单高效;

●点对点,点对多点(最多1对8);

●2.4g 300m 传输距离500米,ip65防水设计;                                                                                                                           ●抗干扰,易安装  发射功率可调;

●网桥间通信vap信号与无线连接信号隔离。

kn-wb500h

数码配对,简单高效;

点对点,点对多点(最多1对8);

5g 300m 传输距离2公里,ip65防水设计;                                                                                                                            抗干扰,易安装  发射功率可调;

网桥间通信vap信号与无线连接信号隔离。

kn-wb510h

1个自适应千兆电口,数码配对,免设置;

点对点,点对多点(最多1对8);

5g 900m 传输距离5公里,ip65防水设计;

抗干扰,易安装  发射功率可调;

网桥间通信vap信号与无线连接信号隔离。
